Доставка:

Самовывоз
Собственная логистика
Транспортная компания

Оплата:

Безналичный расчет

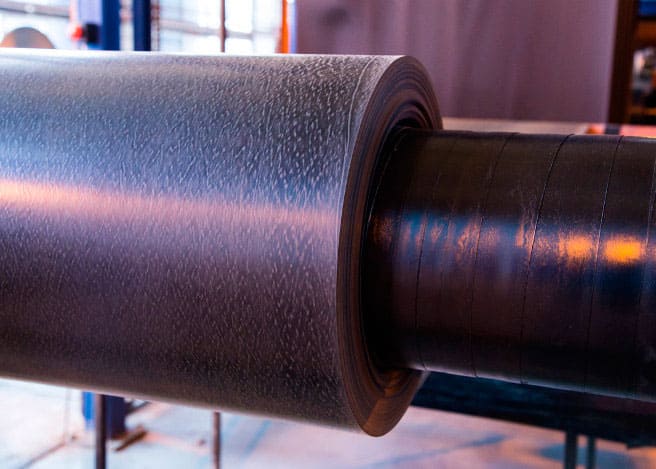

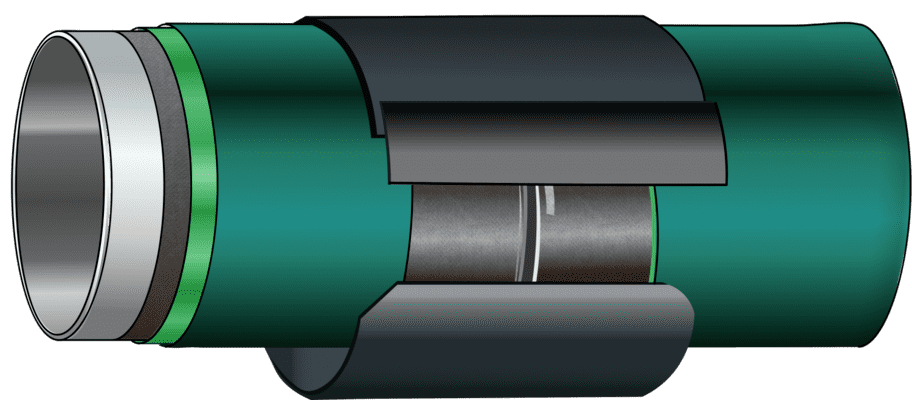

Термоусаживающиеся манжеты НОВОРАД-СТ применяются для наружной антикоррозионной защиты сварных стыков труб с заводским полиэтиленовым покрытием, предназначенных для строительства, реконструкции и капитального ремонта трубопроводов подземной и подводной прокладки траншейным способом с засыпкой грунтом диаметром до 1420 мм включительно.

Применяется в комплекте с:

- праймером двухкомпонентным эпоксидным НовЭП

- клеевой замковой пластиной НОВОРАД-ЗК

Входит в Реестр изоляционных материалов и покрытий, разрешенных к применению на объектах «ГАЗПРОМ»:

Манжета термоусаживающаяся НОВОРАД СТ-60 ТУ 2293-018-72131966-2017 (взамен 2293-011-09355006-2015)

Входит в Реестр основных видов продукции, закупаемой ПАО «Транснефть»:

Изоляционная система НОВОРАД СТ-НП для защиты сварных стыков трубопроводов СТО 002-72131966-2016

Теплостойкая манжета:

Манжета термоусаживающаяся НОВОРАД СТ-80 ТУ 22.21.42-024-72131966-2017

Для сварных стыков трубопроводов, прокладываемых методом горизонтально направленного и наклонно направленного бурения:

Манжета НОВОРАД СТ- АРМ ТУ 2293-011-09355006-2012

Допустимая температура окружающей среды при проведении строительно-монтажных работ составляет от минус 40°С до плюс 50°С.

Температура длительной эксплуатации (в установленном состоянии) от минус 60°С до плюс 80°С в грунтах различной агрессивности и влажности.

Используется в конструкциях защитных покрытий №№ 8,14 по ГОСТ Р 51164 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии» и в конструкции защитного покрытия № 9 в соответствии с ГОСТ 9.602 «Сооружения подземные. Общие требования к защите от коррозии».

Установку манжет на зоны сварных и механических соединений труб осуществляют в соответствии с технологической картой, утвержденной руководителем предприятия, осуществляющего подрядные работы по строительству (реконструкции) данного участка трубопровода. Технологическая карта должна быть разработана с учетом « Инструкции по технологии изоляции сварных стыков трубопроводов термоусаживающимися манжетами НОВОРАД СТ:

На объектах «ГАЗПРОМ»: Инструкция по технологии изоляции сварных стыков трубопроводов с заводским полиэтиленовым покрытием термоусаживающимися манжетами И-002-72131966-2017

Манжета термоусаживающаяся НОВОРАД СТ-60 ТУ 2293-018-72131966-2017

На объектах «Транснефть»: Инструкция по технологии изоляции сварных стыков трубопроводов термоусаживающимися манжетами И-009-72131966-2017

Изоляционная система НОВОРАД СТ-НП для защиты сварных стыков трубопроводов СТО 002-72131966-2016

На объектах нефтяных компаний: Инструкция по технологии изоляции сварных стыков трубопроводов с заводским полиэтиленовым покрытием термоусаживающимися манжетами И-002-72131966-2017

Манжета НОВОРАД СТ-60 ТУ 2293-011-09355006-2012

Манжета НОВОРАД СТ- АРМ ТУ 2293-011-09355006-2012

Для теплостойкой манжеты: Инструкция И-015-72131966-2017

Манжета НОВОРАД СТ-80 ТУ 22.21.42-024-72131966-2017

Термоусаживающиеся манжеты изготавливается на технологических линиях ООО «КСИ» в соответствии с технологической документацией, утвержденной в установленном порядке.

Манжеты термоусаживающиеся НОВОРАД-СТ – материалы горячего нанесения с термоплавким адгезивом.

Наименование показателей	Типичные значения
Наименование показателей	«НОВОРАД СТ»	«НОВОРАД СТ АРМ»
Толщина, мм до 273 вкл. до 530 вкл. до 820 вкл. свыше 820 мм	1,2 1,8 2,0 2,4; 3,0	2,2 2,2 2,5 3,0
Ширина, мм	300; 450; 500
Адгезия покрытия к стали и заводскому покрытию, Н/см при температуре 20 °С при температуре 80 °С	70 10 *	100 -
Площадь катодного отслаивания покрытия, см², после 30 суток: при температуре 20 °С при температуре 60 °С при температуре 80 °С	4 10 50 *	3 7 -
Прочность покрытия при ударе при температуре от минус 60 ºС до плюс 60 ºС, Дж	6	6
Сопротивление пенетрации (вдавливанию) полимерного слоя ленты при 20 ºС, мм	0,2	0,15
Степень усадки термоусаживающейся манжеты в продольном направлении, %: не менее не более	15 30	15 30
Содержание гель-фракции полимерного слоя ленты, %: не менее не более	40 80	40 80
Прочность при разрыве полимерного слоя ленты при 20 °С, Мпа	12	18
Относительное удлинение при разрыве полимерного слоя ленты, %: при температуре минус 40 °С при температуре 20 °С	100 200	100 200
Температура хрупкости, °С	минус 60	минус 60
Стойкость покрытия к прорезанию, отсутствие пробоя при напряжении после испытаний, кВ	-	7,5

* Показатели нормирования манжеты НОВОРАД СТ-80

Гарантийный срок хранения манжет НОВОРАД СТ и комплектующих изделий (ленты, замка и праймера) – 24 месяца со дня изготовления. После истечения гарантийного срока хранения допускается применение материалов при положительных результатах повторных сдаточных испытаний.

Хранение манжет, замковой пластины и эпоксидного праймера осуществляют в закрытых помещениях, исключающих попадание прямых солнечных лучей, влаги. Рекомендуемая температура хранения от плюс 10 до плюс 30 °С.

Наша компания гарантирует сохранение защитных свойств покрытия (диэлектрическая сплошность, адгезия покрытия при 23°C, отсутствие вздутий и краевых отслоений, отсутствие влаги и продуктов коррозии под установленной манжетой) при соблюдении правил строительства и эксплуатации трубопроводов в течение нормативного срока службы трубопровода.

Пример информации для заказа:

На объекты «ГАЗПРОМ»:

Манжета «НОВОРАД СТ-60» 1420×2,4×450 ТУ 2293-018-72131966-2017

На объекты «Транснефть»:

Изоляционная система «НОВОРАД СТ-НП (тип 1, Пк-40)» 1220×2,4×450 СТО 002-72131966-2016

На объекты нефтяных компаний:

Манжета «НОВОРАД СТ-60» 1020 х 2,4 х 450 ТУ 2293-011-09355006-2012

Манжета «НОВОРАД СТ-60 АРМ» 1020 х 3,0 х 450 ТУ 2293-011-09355006-2012

Манжета «НОВОРАД СТ-80» 1020 х 2,4 х 450 ТУ 22.21.42-024-72131966-2017
